Synology NAS を Hyper Backup で USB 外付けHDDに定期バックアップ｜安全なデータ保護術

masao — Wed, 08 Dec 2021 13:59:56 +0000

DS220+はRAID構成による冗長化により、DISK障害によるデータ消失への対策となっていますが、人為的なミスによるデータ消失には対応できません。また、ランサムウェア等の対策としても不十分であるため、NAS全体を別のストレージにバックアップすることとします。

以下の記事で「Synology NAS」とは何かや、基本的な設定方法や活用手段についてを集めて紹介しています。

参考　Synology NAS 入門

Synology NASについて

サーバに興味を持ち、Youtubeやインターネットで情報を収集していました。自力で一から自作機やサーバー機の中古を入手してサーバOS（Linux）をインストールして環境構築するのもよいですが、市販されているNASでもかなりのことができることを知り、値段もお手頃であるためSynologyのNASを入手することとしました。

本記事では、Synology NASで使用可能な「Hyper Backup」でNAS全体をバックアップする手順について紹介しています。

前提　本記事でのDSM(OS)バージョンは、Synology DSM 7.２を用いています。

1.バックアップ方針
2.USB外付けDISKの接続とフォーマット
3.Hyper Backupのタスク設定
4.バックアップからの復元

1.バックアップ方針

バックアップ方針は以下とします。

NAS全体をフルバックアップする。
一日一回のバックアップとする。
バックアップは複数断面管理する。（HyperBackupの機能を活用する）

我が家のNASは４TBのHDDでRAID構成としているため、バックアップ用のメディアの容量も４TBとし、外付けUSB HDD(4TB)を入手しました。

2.USB外付けDISKの接続とフォーマット

［コントロールパネル］＞［外部デバイス］を選択
接続したUSB外付けDISKが出てきます。

［フォーマット］を選択
バックアップ専用DISKとするため、ファイルシステムはEXT4を選びました。

警告ダイアログがでるので［はい］を選択

フォーマットが開始されます。

暫くするとext4ファイルシステムでフォーマットが完了となります。

共有フォルダ名は［usbshare1］となります。バックアック時はこの名称を指定します。

3.Hyper Backupのタスク設定

[Hyper Backup]を起動します。

バックアップウィザードが表示されるので、［フォルダとパッケージ］を選択します。

「バックアップ先の選択」では、USB外付けDISKにバックアップを取るため、「ローカルの共有フォルダまたはUSB」を選択します。

バックアップのバージョンタイプは、複数断面管理する方針のため、「複数バージョン」を選択します。

バックアップ先の設定となります。

共有フォルダとして先ほど作成したUSB外付けDISKの［usbshare1]を選択します。

ディレクトリは自動で入力されるためそのまま使用します。

データバックアップ対象の選択となります。

フルバックアップなのでとりあえず全部選択します。

アプリケーションバックアップ対象の選択となります。

アプリケーションの設定などがバックアップされます。これもフルバックアップなので全部選びます。

バックアップのスケジュール設定です。

とりあえずデフォルトのままとします。

ローテーション設定です。

［Smart Recycle］を選んでみました。

Smart Recycle：指定したバージョン数を超えるまで、各バックアップバージョンを維持します。ローテーションが実行されると、まずどの条件にも当てはまらないバージョンから交代し、既存のバージョンが次の条件に合う場合は、最も古いバージョンを交代させます。
- 過去 24 時間分の時間ごとのバージョンを維持する：毎時作成した分から最初のバージョンを維持します。
- 日時バージョンを過去 1 日～1 ヶ月分維持する：毎日作成した分から最初のバージョンを維持します。
- 1 か月以上前の 1 週間毎のバージョンを維持する：毎週作成した分から最初のバージョンを維持します。

完了後、バックアップをすぐ開始するか聞いてきますが、［いいえ］を選んで終了します。

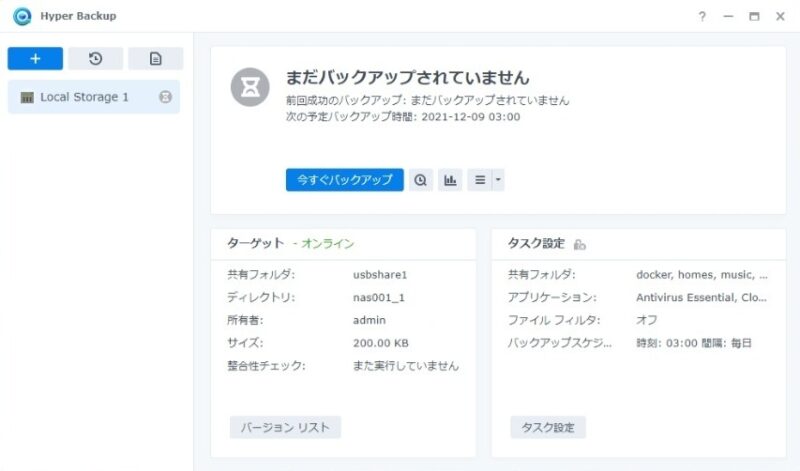

スケジュールが設定されているので、スケジュールに沿ってバックアップが実施されるまで待っておきます。

タスクスケジューラにもバックアップ設定のスケジュールが投入されています。

ログ画面で、毎日タスク設定した時間にバックアップが実行されています。

［バックアップエクスプローラー］で、保存されたバックアップの任意の場所から、バックアップファイルを復元することが出来ます。

4.バックアップからの復元

本記事でバックアップの取得について紹介しましたが、バックアップから復元する事例について以下の記事で紹介しています。

参考　Synology NAS WordPress Webサイトのクラッシュと、Hyper Backupによるバックアップからの復元

バッファロー HD-NRLD4.0U3-BA 4TB 外付けハードディスクドライブ

BUFFALO

Amazon

Rakuten

SynologyのNAS DS220＋購入とセットアップ

masao — Tue, 23 Nov 2021 04:31:19 +0000

SynologyのNASの2020年度モデル、エントリークラスでHDDが２ベイの機種としては、DS220+とDS220jがあります。CPU性能やメモリ性能（メモリ拡張性）に差があり、機能の比較とやりたいことを考慮した結果としてDS220+を選定しました。

以下の記事で「Synology NAS」とは何かや、基本的な設定方法や活用手段についてを集めて紹介しています。

参考　Synology NAS 入門

Synology NASについて

今回は、Synology NASの導入とハードウェアの設定、OSであるDSMのインストールについて紹介します。

1.SynologyのNAS
2.Synology DS220+について
3.付属品
4.HDDの選定と組み込み
5.メモリ増設
6.本体背面
7.DSM（OS）のインストール
8.DSMインストール後の画面と各種アプリケーション

1.SynologyのNAS

SynologyのNASは様々な機種がありますが、型番が以下のルールにより命名されていますので、大まかなスペックが型番からわかるようになっています。

［製品タイプ］＋［最大HDDベイ数］＋［発売年度］＋［シリーズ名］

DS220＋の場合は

［製品タイプ］DS ⇒　デスクトップタイプ
［最大HDDベイ数］2⇒　２ベイ
［発売年度］20⇒　2020年度発売
［シリーズ名］＋（プラス）⇒Plusシリーズ

製品タイプには以下のようなバリエーションがあります。

デスクトップタイプ	DiskStation「DS」
ラックマウントタイプ	RackStation「RS」
フラッシュストレージタイプ	FlashStation「FS」

シリーズ名について簡単に紹介します。

シリーズ名	位置づけ	概要
Jシリーズ	エントリー	ホームユーザ、個人向けに最適
Valueシリーズ	コストパフォーマンス	SOHOやワークグループ向け。Jシリーズより高性能なCPUを搭載し、高いパフォーマンスを提供します。
Playシリーズ	マルチメディア	Valueシリーズにマルチメディア向けの機能を追加したシリーズ。動画のトランスコードチップを搭載する。
Plusシリーズ	高機能	Valueシリーズよりさらに高性能なCPUを搭載し、同時接続可能数や論理ドライブ数が多いなど高いスケーラビリティを備えた中小企業ビジネス向けのモデル。
FS/XSシリーズ	ビジネス	大規模ビジネス向けモデル。仮想化ソリューションに対応し、管理の集中と効率性を高めることで、コストパフォーマンスを最大化させ、さらに管理を容易にしながら、ストレージを効率化させるための強力な大規模向けツールを提供

2.Synology DS220+について

デスクトップタイプでHDD2ベイの2020年度モデルについては、DS220+とDS220jがあります。「SynologyのNAS」に記載したとおり、＋（Plus）はスモールビジネス向け、Jシリーズがパーソナルユース向けとなります。

個人でNASとしての用途に絞れば、DS220ｊで十分だと思いますが、自分の場合は単なるNASとしての用途に留まらず、様々な機能を使いこなしたい考えがあったため、あえて高機能モデルである「DS220+」を選ぶこととしました。

DS220＋とDS220Jの主な違いは以下となります。

CPU性能
メモリ搭載量（およびメモリ拡張性）
HDDのホットスワップ対応
NIC数
仮想化機能の使用可否

DS220＋とDS220Jのスペック比較

モデル	DS220J	DS220+
CPU	Realtek RTD1296 1.4GHz Quad-Core	Intel Celeron J4025 2.0GHz Dual-Core
搭載メモリ	512MB	2GB
最大メモリ	512MB	6GB
ドライブベイ	2	2
RAID対応	Hybrid RAID / Basic / JBOD / 0 / 1	Hybrid RAID / Basic / JBOD / 0 / 1
ホットスワップ	不可	可
幅 x 高さ x 奥行き[mm]	100 x 225.5 x 165	108 x 232.2 x 165
重さ	0.88 kg	1.3kg
消費電力	12.46 W	14.96W
NIC	1(1GbE)	2(1GbE)
仮想化	不可	可

Synology NASキット 2ベイ DS225+ クアッドCPU搭載 2GBメモリ搭載 2.5GbE-NIC スタンダードユーザー向け DiskStation

Synology

Amazon

Rakuten

Synology NASキット 2ベイ DS223 クアッドコアCPU 2GBメモリ搭載ミドルライトユーザー向け国内正規代理店品電話サポート対応品 DiskStation

Synology

Amazon

Rakuten

3.付属品

付属品は「NAS初心者ガイド」とLANケーブル2本となる。

本体とACアダプタ以外の付属品は「NAS初心者ガイド」とLANケーブル2本です。DS220＋はNICが2つついており、リンクアグリゲーション設定で使用可能なので2本ついているのだと思われます。

Syonology NASは、NASキットとなっており、本体以外に別途、以下のものを準備する必要があります。

HDD（必須）
メモリ（お好みにより）

4.HDDの選定と組み込み

HDDはSEAGATEのNAS用であるIronWolfを選定しました。IronWolf Proというさらに上位製品もある模様ですが個人ユースなのでIronWolfで十分であろうと思います。

ブランド	用途
BARRACUDA（/PRO)	一般用途PC向け。汎用性
FIRECUDA	フラッシュストレージを搭載したSSHD。ゲーミングPC向け。高速
IRONWOLF（/PRO)	24時間365日稼働のNAS向け。年間180TBの作業負荷に耐えられる耐久性（IRONWOLFの場合）
SKYHAWK	監視システムの映像録画向け。録画の動作に最適化。

Seagate IronWolf 3.5" データ復旧3年付 4TB 内蔵HDD(CMR) 3年保証 6Gb/s 64MB 5900rpm 24時間稼動 PC NAS向け ST4000VN008

Seagate IronWolf 3.5インチ 4TB 内蔵ハードディスク HDD CMR 6Gb/s 256MB 5400rpm ST4000VN006/EC

SEAGATE

Amazon

Rakuten

Western Digital ウエスタンデジタル WD Red 内蔵 HDD ハードディスク 4TB SMR 3.5インチ SATA 5400rpm キャッシュ256MB NAS メーカー保証3年 WD40EFAX-EC 【国内正規取扱代理店】

ウエスタンデジタル

Amazon

Rakuten

HDDの組み込みは、DS220＋の場合、ドライブトレイに固定（ねじ止め不要）し、本体にスロットインするだけで完了です。

5.メモリ増設

DS220+は標準でメモリ容量が2GBあり、追加で4GBの増設ができます。増設メモリはSynologyのメーカ純正のものでないとメーカのサポートが受けられなくなります。

メモリスロットはHDDスロットの横にノートPCのメモリスロットと同じ仕様のものがありますので、メモリを差し込んで上から押しこみ、カチッと音がしたら固定完了です。

【NAS用拡張メモリ】Synology D4NESO-2666-4G [DDR4-2,666-SODIMM / 4GB / Synology NAS専用] 国内正規代理店品

Synology

Amazon

Rakuten

6.本体背面

背面には電源ポート、LANポート(NIC)が２つ、USB3.0ポートが一つあります。

7.DSM（OS）のインストール

Synology NASはNASキットであり、HDDやメモリの組み込みを行いましたが、同じようにソフトウェアも組み込み（インストール）して使える状態に設定を行う必要があります。

組み込みを行うソフトウェア（OS）はSynology DiskStation Manager (DSM)というOS（オペレーティングシステム）となります。

インストール時のDSMバージョンは、DSM7.0です。

ハードウェアの組み込みが完了して、NASのLANポートとインターネットに接続可能なルーターやネットワークスイッチ間をLANケーブルで接続し、NASの電源をONにします。

しばらくすると、正面のLEDインジケータが点灯状態となり、NASが稼働状態となります。また、この時点ではLANポートはどちらか片方だけの接続としておきます。

同じルーターやネットワークスイッチに接続されているクライアントPC（Windows/MAC)のウェブブラウザで以下のURLを入力し、「WebAssistant」を立ち上げます。

ローカルネットワーク内のNASが自動で検索され、検出されたNASが表示されます。

Web　Assistant：[http://find.synology.com]

下記はすでにDSMがインストール済の状態ですが、未インストールの場合は「インストール」釦が表示されるため、「インストール」をクリックし、インストーラーの指示に従ってDSMをインストールします。

詳細については「NAS初心者ガイド」に記されておりますが、主に以下の項目を設定していく必要がありますので、あらかじめ決めておいたほうがインストールがスムーズに進みます。

管理者アカウント
Synologyアカウント
QuickConnectID
ストレージプールの設定（ファイルシステムとRAIDタイプの選定）

管理者アカウントはNASにログインして各種設定を行うアカウントとなります。私の場合はNASにアクセスするためのユーザアカウントと管理者アカウントは別としました。

SynologyアカウントはSynologyが提供しているサービス（Secure SignIn・QuickConnect機能等）を使用するために必要なアカウントとなります。AppleIDやMicrosoftAccountみたいなものです。

QuickConnectIDはQuickConnnect機能（インターネット上のどこからでもNASに簡単アクセスできるサービス）を使用するために必要なIDとなります。
これはDSMインストール時に決めなくてもあとからでも設定できます。
私の場合は覚えやすいように、SynologyのDDNSで設定するドメイン名と同じ名前としました。
DDNSはDSMインストール完了してから設定することと、DDNSで設定できるドメイン名は使用可能かDDNSの設定するまでわからないため、DDNSホスト名とQuickConnectIDを同じとするのであれば、QuickConnectIDも後から設定することを推奨します。

ストレージプールについては、ファイルシステムはBtrfs、RAIDタイプはSHR（Synology Hybrid RAID)としました。

Btrfsは、耐障害性と（データの）修復、扱いやすさにフォーカスするとともに先進的な機能の実装を目的とした、Linux用の近代的なCopy on Write（CoW, コピーオンライト）ファイルシステムです。
